有管网七氟丙烷灭火系统
1、系统简介
七氟丙烷灭火系统由储瓶、容器阀、液流单向阀、高压软管、喷嘴等部件组成。
灭火剂特点
1）、七氟丙烷是一种无色、无味的气体，对臭氧层的耗损潜能值（ODP）为0，是理想的哈龙灭火剂替代品；
2）、以化学方式和物理方式灭火，是新型高效低毒的灭火剂，它的灭火浓度低，钢瓶使用量少，所占空间小；
3）、七氟丙烷灭火剂不导电、不含水、不会对电器设备、磁带、资料等造成损害；
4）、最小设计浓度为7.35%（V/V）；
5）、无毒性反应的最高浓度为（NOAEL）9%（V/V），可用于有人区域。
2、适用场所
1）、电子计算机房、电讯中心、变配电室、精密仪器室；
2）、发电机、浸啧油槽、变压器、油开关及其它容易产生火灾的装置；
3）、采油平台、加油站、油库等可燃易燃流体库房及贮罐；
4）、图书馆、资料库、档案室、珍品库；
5）、其它不宜使用水系统灭火的场所。

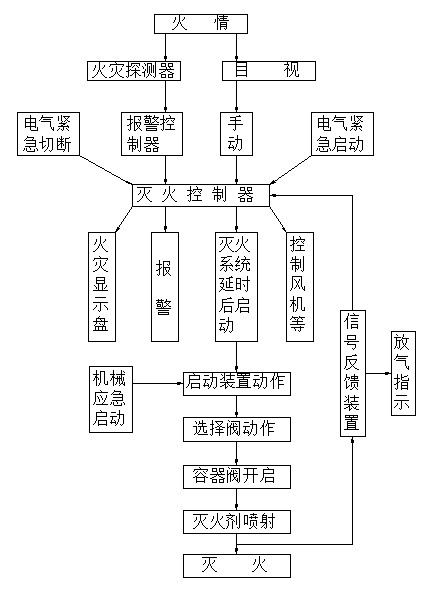

3、系统工作流程图
技术参数、系统组成
1、系统技术参数
灭火形式：全淹没灭火
充装密度：≤1100kg/m3
充装压力（20℃）：4.2MPa
灭火剂瓶容积：70L 、90L、 120L、150L、180L
灭火剂喷射时间：≤10s
启动气源：N2
使用电源：主电源AC220V、50Hz 备用电源DC24V
启动方式：电启动（DC18-DC24V)
气动启动：启动气体充装压力6MPa
应急机械手动启动：机械操作力≤150N
2、七氟丙烷自动灭火系统组成
七氟丙烷自动灭火系统由火灾报警系统、灭火控制系统和灭火装置三大部分组成，灭火装置由药剂储存装置及管网系统两部分组成。
系统使用与操作
本系统具有自动、手动及机械应急启动三种控制方式。
1、 自动状态下，当防护区一路探测器发出火灾信号时，声光报警器报警，提醒工作人员注意；当第二路探测器亦发出火灾信号后，自动灭火控制器开始进入延时阶段（0~30S可调），同时发出联动指令，关闭联动设备（通风空调、防火卷帘等）。延时过后，向该保护区对应的启动瓶发出灭火指令，电磁驱动阀动作，启动灭火系统，灭火剂经管网释放到防护区内，实施灭火。控制器面板喷放指示灯亮，同时，控制器接收到反馈装置的反馈信号，防护区门灯显亮，避免人员误入。
2、当防护区经常有人工作时，可将灭火控制器内的控制开关置于手动位置，系统由自动状态转换到手动状态。当防护区发生火警时，控制器只发出报警信号，不输出动作信号，由值班人员确认火警后，按下控制器内的手动启动按钮，或击碎防护区门外紧急启动按钮，即可立即启动系统，喷放灭火剂。
3、当自动、手动都失灵时，可进入储瓶间内实现机械应急操作启动。只需拨出对应防护区启动瓶组上的手动保险销，拍击手动按钮，即可完成整套系统的启动喷放操作。
